3 Boyutlu Kentsel Analizler

Bina yüksekliklerinin 3 boyutlu ekstrüzyonla modellenmesi, GHSL tabanlı kat sınıflandırması, kontur ve POI katmanlarıyla bir yerleşimin dikey ve yatay dokusunun tek görselde okunması.

Harita2

BölgeKaracabey · Yıldırım / Bursa

Kaynak VeriGHSL, OSM

YöntemArcGIS Pro 3D

3 Boyutlu Kentsel Analizler

Karacabey ve Yıldırım için ArcGIS Pro üzerinde hazırladığım kapsamlı kentsel doku analizleri. Çalışmalar; bina yüksekliklerinin 3 boyutlu ekstrüzyonla modellenmesi, GHSL uydu tabanlı yükseklik verisinden kat sayısı sınıflandırması, arazi konturları, mahalle sınırları ve önemli nokta (POI) katmanlarının tek bir sahnede bir araya getirilmesiyle oluşturuldu.

Amaç, bir yerleşimin dikey ve yatay dokusunu -- binaların yoğunlaştığı alanları, topografyayla ilişkisini ve kentsel yeşil/POI dağılımını -- tek bir görselde okunabilir hale getirmekti.

01 · KAYNAK

Yükseklik Verisi

GHSL (Global Human Settlement Layer) — Copernicus Emergency Management Service'in bina yüksekliği raster verisi.

→

02 · İŞLEME

ArcGIS Pro

3D ekstrüzyon, kat sayısı sınıflandırması, kontur çizgileri ve POI katmanlarının çıkarılması.

→

03 · ÇIKTI

3D Görselleştirme

Sahne kompozisyonu, kamera açısı düzenlenerek statik 3D harita görsellerinin üretilmesi.

Kaynak veri: Copernicus GHSL — Global Human Settlement Layer

[ 01 / 02 ] · 3D ANALİZ

Karacabey 3D Kentsel Doku Analizi

Yerleşimin genel görünümü ile yakın plan bina/kat detayının üst üste sunulduğu diptik bir kompozisyon. Üstteki geniş açı, ilçenin topografya ve yol ağıyla ilişkisini; alttaki yakın plan ise mahalle ölçeğindeki bina yoğunluğunu gösteriyor.

Neden önemli? 3 boyutlu bina modellemesi, bir yerleşimin siluetini ve yoğunluk dağılımını iki boyutlu haritaların veremeyeceği netlikte ortaya koyar. Kat sayısı analizi ile birleştiğinde, kentsel dönüşüm ve altyapı planlaması için somut bir zemin oluşturur.

BölgeKaracabey / Bursa

Kaynak VeriGHSL, OSM

YöntemArcGIS Pro 3D

KatmanlarBina, Kontur, POI

[ 02 / 02 ] · 3D ANALİZ

Yıldırım 3D Kentsel Doku Analizi

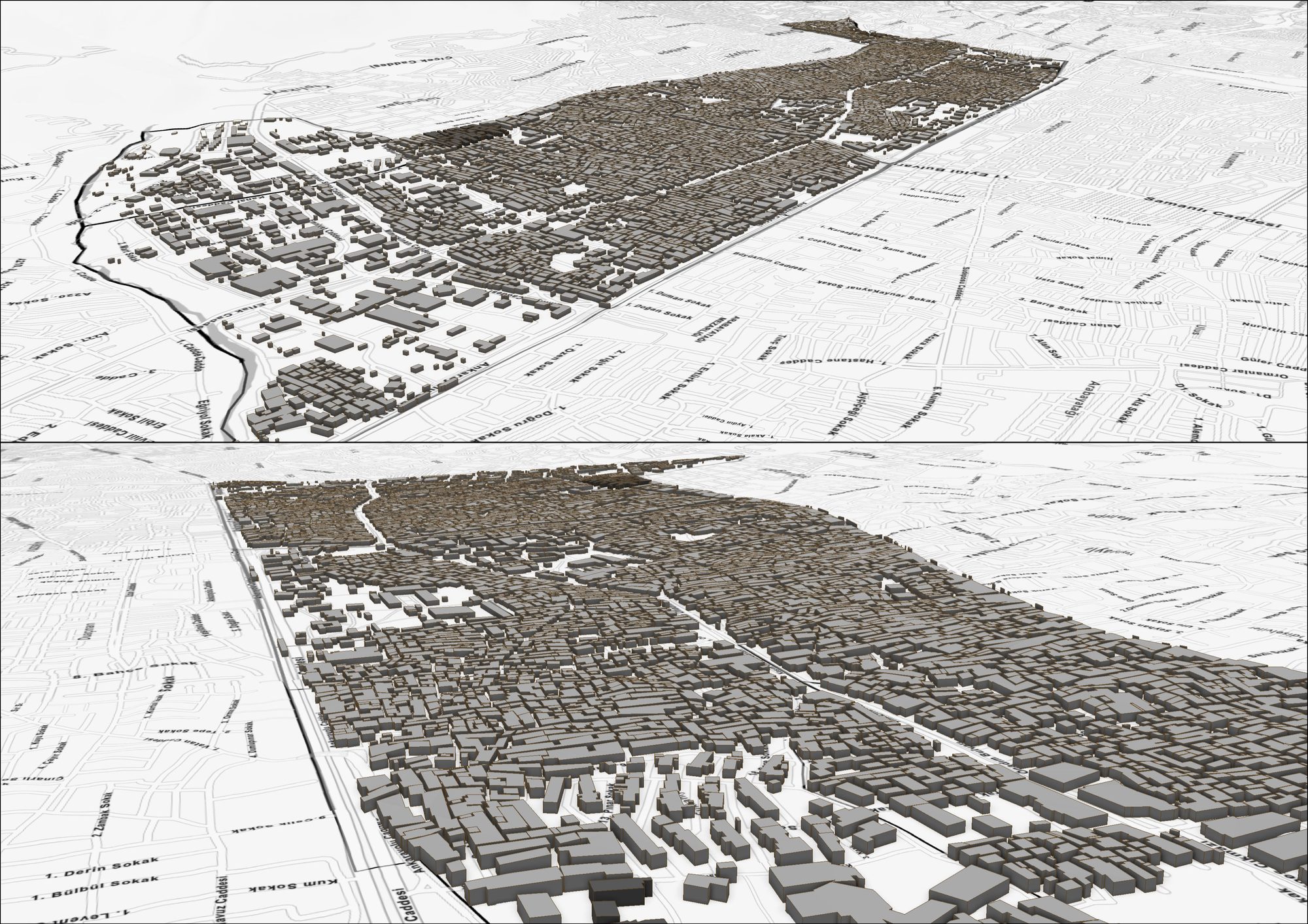

Yıldırım Belediyesi yarışma sahasının, bina kat verilerinin 3 boyutlu ekstrüzyonla modellendiği geniş açılı ve yakın plan görünümleri. Sahil şeridi ve ana arter boyunca yükselen yapı dokusu, mahalle içindeki alçak katlı dokuyla karşılaştırmalı şekilde okunabiliyor.

Neden önemli? Aynı yönteme -- GHSL yükseklik verisi ve ArcGIS Pro 3D ekstrüzyonu -- dayanan bu ikinci analiz, farklı bir yerleşim dokusunda (kıyı şeridine paralel yoğun yapılaşma) yöntemin tutarlılığını ve tekrarlanabilirliğini gösteriyor.

BölgeYıldırım / Bursa

Kaynak VeriGHSL, OSM

YöntemArcGIS Pro 3D

KatmanlarBina, Kontur, Yol Ağı
